La simulazione: il segreto di una progettazione intelligente

Modulo Statico

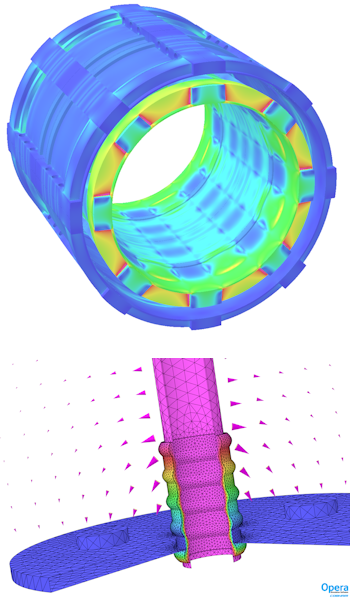

Il modulo elettromagnetico statico, conosciuto anche come TOSCA, calcola campi magnetostatici ed elettrostatici o flussi di corrente continua in tre dimensioni. Utilizza il metodo agli Elementi Finiti per risolvere le equazioni di Maxwell in condizioni statiche su un modello discretizzato.

Gli algoritmi utilizzati trattano automaticamente in modo differenziato i volumi che contengono sorgenti magnetiche dai volumi senza sorgenti. Questa distinzione evita gli errori di cancellazione che possono verificarsi con metodi di soluzione alternativi. Come risultato, l'accuratezza nella soluzione è spesso molto più elevata di quanto ci si aspetterebbe da un'analisi FE, così come dimostrato da molti anni di confronti con risultati sperimentali e misure.

Il solver statico è stato ampiamente utilizzato in applicazioni scientifiche e ingegneristiche. I materiali magnetici possono essere definiti come lineari, non lineari, isotropi, anisotropi, laminati o magneti permanenti. Bobine e solenoidi sono rappresentati con un metodo proprietario che utilizza l'integrale di Biot-Savart per calcolare i campi magnetici dei conduttori con estrema precisione. Opera-3d include una libreria di configurazioni standard di bobine quali solenoidi, magneti a sella, avvolgimenti a perimetro costante. L'utente ha comunque tutti gli strumenti per creare bobine con topologia qualsiasi.

Il programma utilizza una tecnica di soluzione iterativa per calcolare il potenziale ad ogni nodo della mesh. In questo modo, oltre che accurato, il modulo magnetostatico è anche veloce e leggero dal punto di vista di occupazione della memoria.

Alcune delle applicazioni più comuni del modulo magnetostatico sono:

  • Motori
  • Generatori
  • Testine di registrazione
  • Lenti elettroniche
  • Schermature MRI
  • Protezione catodica
  • Apparecchiature scientifiche
  • Schermi elettromagnetici
  • Sistemi di elettrodi
  • Segnatura magnetica
  • Magneti per fusione
  • Acceleratori di particelle
